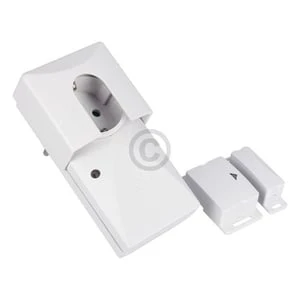

Zuluftfensterschaltung SCHABUS 300462 FDS200 868MHz Für Dunstabzugshaube

Zuluftfensterschaltung SCHABUS 300462 FDS200 868MHz für
Dunstabzugshaube
Frequenz: 868 MHz Funküberwachungssystem, Sender: Batteriebetrieb,
mit DIBt-Zulassung!

Leistungsmerkmale:
– DIBt-Zulassung Z-85.2-10 (Zertifikat des Deutschen Instituts für
Bautechnik)
– Funkstreckenüberwachung
– Batterieüberwachung
– Netzstecker-Sicherung
– Schaltleistung 1150 W
– 4 Distanzplatten für Magnet (Höhenausgleich am Fenster)
– Erweiterbar mit Zusatzsender für zweites Fenster
Funktionsbeschreibung:
Durch den Einsatz der Funk-Abluftsteuerung FDS 200 kann ein
Abluftsystem nur dann benutzt werden, wenn das Fenster geöffnet ist
und die dafür erforderliche Zuluft in den Raum einströmen kann. Ein
Sender am Fensterflügel überwacht, ob das Fenster offen oder
geschlossen ist, und übermittelt diese Information per Funk an den
Empfänger. Dieser gibt die Stromzufuhr nur dann frei, wenn das
Fenster gekippt oder geöffnet ist.
Der Empfänger wird einfach zwischen Steckdose und Netzstecker der
Dunstabzugshaube gesteckt. Die Netzstecker-Sicherung verhindert das
versehentliche Umstecken des Gerätesteckers der
Dunstabzugshaube.
Zweites Fenster:
Das System ist mit einem Zusatzsender FDS 098 (Schabus-Nr. 300098
oder 300198) für ein zweites Fenster erweiterbar. Es muss
mindestens ein Fenster geöffnet sein, damit das Abluftsystem
eingeschaltet werden kann.
Zweiter Empfänger:
Zum bestehenden Set FDS 200 kann ein weiterer Empfänger (Einbau FDS
199 (Schabus-Nr. 300601) oder Zwischenstecker FDS 299 (Schabus-Nr.
300602)) angesteuert werden. Sobald das Fenster geöffnet wird,
schalten beide Empfänger das jeweilige Abluftsystem frei.
Technische Daten:
Betriebsspannung: 230 VAC / 50-60Hz
Leistungsaufnahme: ca. 7,6 W
Schaltleistung Relais: 1150 VA (700 W) / 5 A (3 A)
Funkfrequenz: 868 MHz
Reichweite: bis zu 20 m im Freifeld
Funktionsbereich: -15° C / +40° C
Schutzart: IP40
Batterie Sender: CR2032 / 3 V

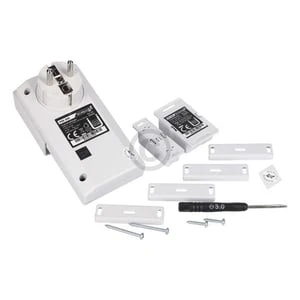

Lieferumfang:
1 x Funk-Empfänger
1 x Funk-Magnetschalter (Sender und Magnet)
1 x Batterie CR2032
4 x Distanzplatten für Magnet
Montagematerial
ausführliche Betriebs- und Montageanleitung
Gehäuse des Senders auf Anfrage in verschiedenen RAL-Farben mit
einem Aufpreis lieferbar.

Farbe:	weiss
Material:	Kunststoff
Empfänger (HxBxT):	121x57x46 mm
Sender (HxBxT):	55x31x18 mm
Magnet (HxBxT):	55x15x18 mm
Distanzplatte (HxBxT):	55x15x5 mm
