Dieser Fensterkontaktschalter mit montierter Außenantenne ersetzt
Broko BL220FRX und BL220FARX . Die Kombination mit bereits
installierten Geräten der BL220XXX Serie mit 868MHz ist
uneingeschränkt möglich.

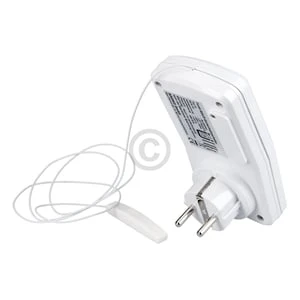

Funk-Empfänger mit montierter Außenantenne, Steckdosenversion, DIBt
zugelassen:
Der BL220FRX (v2) ist ein zusätzlicher Empfänger mit ext. Antenne
des modularen Abluftsystems BL220F (mit DIBt Zulassung). Er kann
als Ergänzung zum BL220F, BL220Fi oder BL220DDa/DDu eingesetzt
werden und ein weiteres Abluftgerät (z.B. Lüftung) neben der
Dunstabzugshaube steuern. So steuert der eine Sender des BL220F/Fi
gleichzeitig z w e i Empfänger-Geräte, ohne dass ein weiterer
Fenstersender benötigt wird.
Dazu muss lediglich die Kodierung des BL220FRX (v2) an die des
bestehenden Senders des BL220F/BL220Fi angepasst werden. Nach einer
erneuten Testphase des neuen Empfängers mit dem bestehenden Sender,
können die zwei Empfänger reibungslos nebeneinander von einem
Sender gesteuert werden.
Dabei folgt der BL220FRX (v2) demselben Funktionsprinzip wie der
Empfänger des BL220F (v2) und bietet somit dieselben Vorteile,
sowie dieselbe Sicherheit.

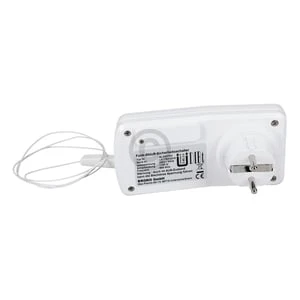

Dank seiner externen Antenne kann der BL220FRX auch hinter einer
Metallverkleidung montiert werden. Dies ist so zu gestalten, dass
die Außenantenne aus der Metallverkleidung herausgeführt wird und
außerhalb dieser montiert wird (z.B. an der Decke).
— INBETRIEBNAHME:
Montage des Sicherheitsbügels (Umstecksicherung): Bevor Sie den
Funk-Schalter in die Steckdose stecken, muss der Stecker Ihres
Abluftgeräts in den Funk-Schalter gesteckt und mit der
Umstecksicherung abgesichert werden (anders hat der Schalter keine
Funktion!)
Die Umstecksicherung dient dazu, ein versehentliches Umstecken des
Abluftgeräts in eine nicht gesicherte Stromquelle zu verhindern. Es
ist ein wichtiger Sicherheitsfaktor und ist gesetzlich
vorgeschrieben. Legen Sie den Sicherheitsbügel über den
eingesteckten Stecker und befestigen Sie diesen mit den
beiliegenden vier Schrauben (zwei Kunststoffschrauben und zwei
Metallschrauben)
Wichtig!! Der Funk-Abluft-Sicherheitsschalter funktioniert nur mit
eingeschraubten Sicherheitsbügel.
Stecken Sie den Funk-Schalter in die Steckdose.
Drücken Sie die “Test”-Taste am Funk-Sender und der Testvorgang für
den Funk-Sender mit dem Empfänger beginnt. Während des
Testvorgangs, der ca. 1 Minute dauert, blinkt am Funk-Sender die
grüne LED und am Empfänger blinkt die Anzeige abwechselnd
rot-grün.
Wichtig!! Falls der Testvorgang nicht gestartet wird (grüne Diode
blinkt nicht), kontrollieren Sie die Polarität und den Ladezustand
der eingelegten Batterien.
Nach beendetem Testdurchlauf leuchtet die Anzeige am Funk-Schalter
grün (der Betrieb der angeschlossenen Dunstabzugshaube ist damit
freigegeben) und die Leuchtanzeige am Funk-Sender signalisiert alle
10 Sekunden durch kurzes blinken die Sendung eines
Steuersignals.
Nach dem Schließen des Fensters wird das Senden des Steuersignals
abgebrochen (grüne LED am Sender blinkt nicht mehr) und der
Funk-Schalter unterbricht nach ca. 30 Sekunden Nachlaufzeit die
Stromzufuhr zum Abluftgerät.
Sobald das Fenster geöffnet wird, beginnt der Funk-Sender wieder
die Steuersignale zu senden und der Funk-Schalter gibt die
Steckdose wieder frei.
Wichtig!! Achten Sie bitte drauf, dass der Funk-Schalter nicht
durch eine Metallverkleidung abgeschirmt ist – dies kann die
Funktion des Schalters stören (Steuersignale vom Funk-Sender können
nicht empfangen werden).
— TECHNISCHE DATEN:
Stromversorgung: 230 V / 50 Hz
Schaltleistung: 1150 W
Leistungsaufnahme: 3 W
Sendefrequenz: 868 MHz
Schaltabstand Gehäuse/Magnet: 5 bis 10 mm
— LIEFERUMFANG:

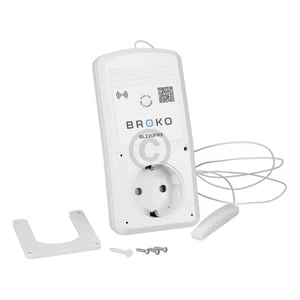

1 x Funk-Sicherheitsschalter Empfänger, 1 x Sicherheitsbügel, 1 x
Montage- / Bedienungsanleitung, 1 x M3x15mm PA One-Way Schraube und
3 x 2,2×9,5mm Metallschraube
Dieses Ersatzteil passt exakt wie das Vorgänger-Teil mit der
Herstellernummer 751088
