Dieser Fensterkontaktschalter mit montierter Außenantenne ersetzt
Broko BL220F und BL220FRX . Die Kombination mit vorigen bereits
installierten Geräten der BL220XXX Serie mit 868MHz ist
uneingeschränkt möglich.
BL220F v2 Funk-Abluft-Sicherheitsschalter mit montierter
Außenantenne Steckdosenversion DIBt
— ANWENDUNGSBEREICH:
Abluftanlagen (Dunstabzugshauben, Wohnraumlüftungen, Ventilatoren,
etc. mit einer max. Leistungsaufnahme von 1150W), die mit einem
Schukostecker am Hausnetz angeschlossen sind und bei denen der
Funkschalter (Empfänger) mit einer Metallverkleidung abgedeckt ist
(wie es z.B. bei sogenannten Inselhauben der Fall ist.) Die externe

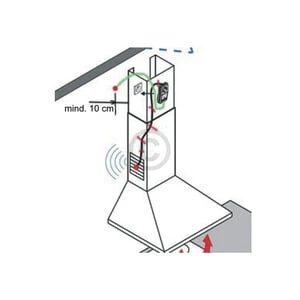

Antenne des Funk-Schalters (Empfänger) muss dabei mit ca 10 cm
Abstand ohne Kontakt zur Metallabdeckung, z.B. an der Decke
befestigt werden.
— FUNKTIONSPRINZIP:
Der Magnetkontaktschalter am Fenster (Funk-Sender BL220FTX)
überwacht die Position des Fensterflügels. Wenn das Fenster
geöffnet oder der Fensterflügel gekippt ist, sendet der Sender alle
10 Sekunden Freischaltsignale zum Funkempfänger und die
Abluftanlage kann laufen. Wird das Fenster geschlossen, werden
keine Freischaltsignale mehr gesendet und die Abluftanlage wird
nach ca. 30 Sekunden Nachlaufzeit abgeschaltet.
— HIGHLIGHTS:
– extrem hohe Sicherheit (alle sicherheitsrelevanten Bauteile sind
doppelt vorhanden)
– Mikroprozessorgesteuerter Sender und Empfänger
– Sicherheitssoftware der Klasse B mit Selbstdiagnose-Funktion
– erhöhte Funk-Reichweite im Inneren des Gebäudes durch Verwendung
der Funk-Frequenz 868 MHz
— MONTAGE DES FUNKSENDERS MIT MAGNET:
Bevor mit der Montage begonnen wird, muss zuerst die Mindestöffnung
des Fensters festgestellt werden. Diese richtet sich nach:
– der Leistung des Abluftgeräts in m^3/h
– der Größe des zu öffnenden Fensters in m^2
– der Größe des Öffnungsspalts am Fenster in cm
— BERECHNUNG DER MINDESTSPALTÖFFNUNG IHRES FENSTERS:
Lesen Sie aus dem Typenschild oder der Betriebsanleitung die
Abluftleistung Ihres Abluftgeräts in m^3/h ab.
Messen Sie die innere Breite und Höhe Ihres Fensters und berechnen
Sie die Fenstergröße in m^2 (Breite x Höhe)
Aus der Tabelle können Sie dann das benötigte Spalt-Öffnungsmaß
ablesen
Sollte es sich bei dem Fenster um ein anderes als ein rechteckiges
Format handeln, fragen Sie bitte den Fachinstallateur oder
Schornsteinfegermeister nach der Berechnung der Mindestöffnung.
In den meisten Fällen werden Sie feststellen, dass die Spaltgröße
Ihres Fensters in der Kippstellung bereits größer ist als benötigt.
In diesem Fall wird dann der Funksender und Magnet lt. Zeichnung am
Fenster montiert.
Achtung!
Ist das für diese Installation ausgewählte Fenster mit einer
Außenjalousie ausgestattet, darf diese während des Betriebes des
Abluft-Sicherheitsschalters nicht geschlossen werden.

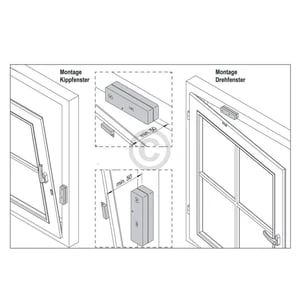

Das Funk-Sender Gehäuse wird am Fensterrahmen befestigt, der Magnet
ist am Fensterflügel so zu befestigen, dass er wie auf der
Abbildung zum Pfeil am Sender-Gehäuse positioniert ist.
Der Gesetzgeber schreibt vor, dass beide Teile mechanisch am
Fenster befestigt werden müssen (dafür werden 4 Stück Schrauben
mitgeliefert)
Der Abstand zwischen Funk-Sender und Magnet sollte bei
geschlossenem Fenster ca 5-10mm betragen. Bei geöffnetem
(gekippten) Fenster sollte dieser Abstand mind. 40mm betragen.
Somit ist das sichere Ein- und Ausschalten des Magnetschalters
gewährleistet.
— INBETRIEBNAHME:
Das Gehäuse des Funksenders besteht aus einem Unterteil und einem
Oberteil, die durch Magnetkraft zusammenhalten. Trennen Sie beide
Teile und legen Sie die Batterien polungsrichtig ein.
Führen Sie die beiden Gehäuseteile wieder zusammen.
Montage des Sicherheitsbügels (Umstecksicherung): Bevor Sie den
Funk-Schalter in die Steckdose stecken, muss der Stecker Ihres
Abluftgeräts in den Funk-Schalter gesteckt und mit der
Umstecksicherung abgesichert werden (anders hat der Schalter keine
Funktion!)
Die Umstecksicherung dient dazu, ein versehentliches Umstecken des
Abluftgeräts in eine nicht gesicherte Stromquelle zu verhindern. Es
ist ein wichtiger Sicherheitsfaktor und ist gesetzlich

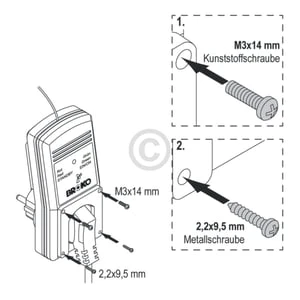

vorgeschrieben. Legen Sie den Sicherheitsbügel über den
eingesteckten Stecker und befestigen Sie diesen mit den
beiliegenden vier Schrauben (zwei Kunststoffschrauben und zwei
Metallschrauben)
Wichtig!! Der Funk-Abluft-Sicherheitsschalter funktioniert nur mit
eingeschraubten Sicherheitsbügel.
Stecken Sie den Funk-Schalter in die Steckdose.
Drücken Sie die “Test”-Taste am Funk-Sender und der Testvorgang für
den Funk-Sender mit dem Empfänger beginnt. Während des
Testvorgangs, der ca. 1 Minute dauert, blinkt am Funk-Sender die
grüne LED und am Empfänger blinkt die Anzeige abwechselnd
rot-grün.
Wichtig!! Falls der Testvorgang nicht gestartet wird (grüne Diode
blinkt nicht), kontrollieren Sie die Polarität und den Ladezustand
der eingelegten Batterien.
Nach beendetem Testdurchlauf leuchtet die Anzeige am Funk-Schalter
grün (der Betrieb der angeschlossenen Dunstabzugshaube ist damit
freigegeben) und die Leuchtanzeige am Funk-Sender signalisiert alle
10 Sekunden durch kurzes Blinken die Sendung eines
Steuersignals.
Nach dem Schließen des Fensters wird das Senden des Steuersignals
abgebrochen (grüne LED am Sender blinkt nicht mehr) und der
Funk-Schalter unterbricht nach ca. 30 Sekunden Nachlaufzeit die
Stromzufuhr zum Abluftgerät.
Sobald das Fenster geöffnet wird, beginnt der Funk-Sender wieder
die Steuersignale zu senden und der Funk-Schalter gibt die
Steckdose wieder frei.

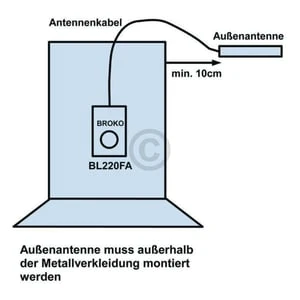

Wichtig!! Achten Sie bitte drauf, dass die externe Antenne des
Funk-Schalters außerhalb der Metallverkleidung mit ca 10 cm Abstand
montiert ist – sonst kann die Funktion des Schalters gestört werden
(Steuersignale vom Funk-Sender können nicht richtig empfangen
werden).
— TECHNISCHE DATEN:
Stromversorgung: 230 V / 50 Hz
Schaltleistung: 1150 W
Leistungsaufnahme: 3 W
Sendefrequenz: 868 MHz
Schaltabstand Gehäuse/Magnet: 5 bis 10 mm
— LIEFERUMFANG:
1 x Funk-Sicherheitsschalter Empfänger, 1 x Sicherheitsbügel, 1 x
Montage- / Bedienungsanleitung, 2 x M3x14 mm Kunststoffschraube, 2
x 2,2×9,5mm Metallschraube, 2 x 2,9×6,5mm Schraube, 2 x AAA
Batterie 1,5V, 1 x Magnet und 1 x Sender.
| Ausführung: | Originalteil |
|---|
